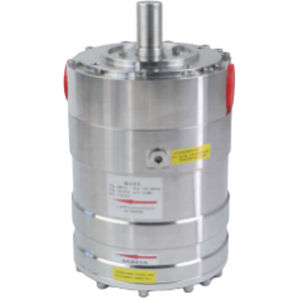

Dans les systèmes industriels de traitement de l'eau à grande échelle, en particulier les installations d'osmose inverse (OI) industrielles à forte demande, la fiabilité des Consommables pour le traitement de l'eau détermine directement la stabilité opérationnelle, l'efficacité et la rentabilité à long terme. La Pompe à pistons axiaux DHP 16, développée conjointement par Wuxi Fenigal Science and Technology Co., Ltd. et son partenaire OEM Shenzhen CW Environment Technology, est une pompe haute performance haute pression conçue pour les scénarios d'OI industriels à grande échelle. En tant que composant essentiel des Consommables pour le traitement de l'eau, elle résout le défi crucial du transport de fluides corrosifs à haute pression et à faible viscosité, ce qui la rend indispensable pour les grandes usines de dessalement d'eau de mer, les projets industriels de rejet zéro de liquides et les procédés de concentration membranaire alimentaires/pharmaceutiques.
La pompe à pistons axiaux DHP 16 est un modèle phare de la série DHP de Fenigal, basé sur plus de 30 ans d'expertise en R&D de pompes à plongeurs haute pression. Depuis 1990, Fenigal s'est concentré sur la rupture des monopoles d'équipements étrangers dans ce domaine, et la DHP 16 renforce encore sa matrice de produits de pompes haute pression à grand débit, consolidant ainsi sa position de fournisseur de confiance de Consommables pour le traitement de l'eau de qualité supérieure.
À la base, la pompe fonctionne selon le principe du piston axial : les plongeurs se déplacent en va-et-vient parallèlement à l'arbre d'entraînement à l'intérieur des alésages des plongeurs, créant des variations de volume qui permettent un transfert de fluide efficace et à haute pression. Une innovation déterminante qui la distingue des Consommables pour le traitement de l'eau ordinaires est sa technologie d'auto-lubrification des fluides. Contrairement aux pompes à plongeurs traditionnelles qui reposent sur un réservoir d'huile de lubrification (une source courante de fuite d'huile), la DHP 16 utilise le liquide transporté comme lubrifiant, éliminant ainsi entièrement les risques de contamination par l'huile. Cela la rend idéale pour les scénarios avec des exigences strictes en matière de pureté du milieu, tels que la concentration de produits laitiers ou la purification d'extraits de médecine traditionnelle chinoise, où même une légère pollution par l'huile rendrait les produits non qualifiés.
De plus, la pompe intègre un clapet anti-retour standard. Lorsque la pompe s'arrête, cette vanne bloque l'écoulement unidirectionnel du fluide de l'entrée à la sortie, empêchant le reflux du milieu qui pourrait endommager les joints de la pompe et les membranes d'osmose inverse (un autre Consommable pour le traitement de l'eau de grande valeur). En termes de durabilité et de performance, la DHP 16 hérite de trois avantages essentiels de la série DHP :
- Résistance supérieure à la corrosion : Les composants clés sont fabriqués en acier inoxydable duplex 2205 (SAF 2205 / EN 1.4462 / UNS 31803), offrant une résistance exceptionnelle aux fluides à forte teneur en sel et hautement corrosifs (par exemple, l'eau de mer, les eaux usées de désulfuration des centrales thermiques). Cela garantit un fonctionnement stable à long terme dans les environnements de traitement de l'eau difficiles, un must pour les Consommables pour le traitement de l'eau durables.
- Faible bruit et faibles vibrations : Son amplitude de pulsation est bien inférieure à celle des pompes centrifuges, et la conception optimisée à plusieurs plongeurs contrôle le bruit à ≤85 dB(A) (selon EN ISO 3744-2010). Cela répond aux exigences environnementales strictes des ateliers alimentaires et pharmaceutiques, où un bruit excessif peut perturber la production.
- Compacité peu encombrante : Malgré sa capacité à grand débit, la pompe peut être installée directement sur des moteurs ou des moteurs à combustion interne, ne nécessitant pas d'espace supplémentaire important. Ceci est essentiel pour les scénarios avec des contraintes d'espace comme les usines côtières ou les stations de dessalement insulaires, où l'utilisation efficace de l'espace est essentielle.
Pour les utilisateurs qui sélectionnent des Consommables pour le traitement de l'eau pour l'OI industrielle à grande échelle, des paramètres techniques précis sont essentiels pour garantir la compatibilité et éviter les goulets d'étranglement du système. Les paramètres de la DHP 16 sont optimisés pour les exigences de débit élevé et de haute pression, comme détaillé dans le tableau ci-dessous :
En tant que pompe à pistons axiaux à cylindrée fixe, le débit de la DHP 16 a une relation proportionnelle stricte avec la vitesse de rotation de l'arbre d'entrée, une caractéristique clé qui améliore son adaptabilité en tant que Consommable pour le traitement de l'eau pour les grands systèmes. Les utilisateurs peuvent ajuster la vitesse du moteur pour correspondre aux demandes de débit dynamique en utilisant la formule :
Vitesse de rotation du moteur sélectionné (tr/min) = (Débit requis (m³/h) × Vitesse de rotation nominale (1500 tr/min)) / Débit nominal (15,8 m³/h)
Par exemple, à 700 tr/min, la pompe fournit environ 7,4 m³/h de débit, tandis qu'à la vitesse nominale de 1500 tr/min, elle atteint 15,8 m³/h. Cette flexibilité lui permet de s'adapter à des demandes variables, telles que les périodes de pointe d'approvisionnement en eau municipale ou les volumes d'eaux usées fluctuants dans les usines, tout en maintenant la cohérence avec les autres Consommables pour le traitement de l'eau.
Les coûts énergétiques sont une considération majeure pour les systèmes de traitement de l'eau à grande échelle. Les exigences de puissance de la DHP 16 sont optimisées pour équilibrer les performances élevées et l'efficacité, aidant les utilisateurs à sélectionner le bon moteur et à éviter les surcharges, protégeant ainsi la pompe et les autres Consommables pour le traitement de l'eau. Le tableau ci-dessous présente ses valeurs de puissance aux pressions typiques :
Une installation et un fonctionnement corrects sont essentiels pour maximiser la durée de vie de la DHP 16 et préserver l'intégrité des autres Consommables pour le traitement de l'eau (par exemple, les membranes d'OI, les filtres haute pression). Voici les directives de base :
Les milieux d'OI à grande échelle (par exemple, l'eau de mer, les eaux usées chimiques) contiennent souvent de minuscules particules qui peuvent endommager les composants de précision internes de la pompe (tels que le faible jeu entre les plongeurs et les manchons de plongeur). Pour éviter cela, un filtre en profondeur de précision absolue de 10 μm (un Consommable pour le traitement de l'eau de soutien essentiel) doit être installé à l'entrée de la pompe. Ce filtre doit atteindre une efficacité de filtration de 99,98 % pour les particules supérieures à 10 μm (β10>5000). Les filtres à poches (avec seulement 90 % d'efficacité) sont interdits, car ils ne peuvent pas bloquer les fines particules, ce qui entraîne une usure rapide de la pompe et une augmentation des coûts de remplacement des Consommables pour le traitement de l'eau. Les éléments filtrants enroulés en spirale sont fortement recommandés.
- Protection basse pression : Installez un pressostat basse pression (réglé sur 1 bar) à l'entrée. Si la pression descend en dessous de 1 bar, la pompe s'arrête automatiquement, empêchant la cavitation qui peut rayer les plongeurs et endommager les joints (Consommables pour le traitement de l'eau coûteux à remplacer).
- Protection haute pression : Installez un pressostat haute pression (réglé sur 70 bars) entre la sortie de la pompe et la membrane d'OI. Cela arrête la pompe en cas de surpression, protégeant ainsi la membrane, un Consommable pour le traitement de l'eau essentiel dont la réparation ou le remplacement dans les grands systèmes est coûteux.
- Soupape de sécurité : Une soupape de sécurité (selon le chapitre 10 du manuel du produit) est obligatoire pour absorber les pics de pression instantanés après le démarrage, évitant ainsi d'endommager le système et les Consommables pour le traitement de l'eau.
Avant de démarrer la pompe :
- Rincez soigneusement les tuyauteries et le système pour éliminer les scories de soudure, les débris ou la rouille qui pourraient obstruer la pompe ou rayer les membranes d'OI.
- Utilisez la vanne d'échappement du corps de la pompe pour évacuer l'air de la pompe et du système, empêchant ainsi la cavitation.
- Confirmez que le sens de rotation de la pompe correspond à la flèche sur le corps de la pompe.
- Avertissement critique : Ne jamais démarrer la pompe avec la vanne de sortie fermée. Cela peut provoquer une activation fréquente de la soupape de sécurité ou des ruptures de tuyauterie, entraînant des temps d'arrêt et des réparations coûteux pour la pompe et les Consommables pour le traitement de l'eau environnants.

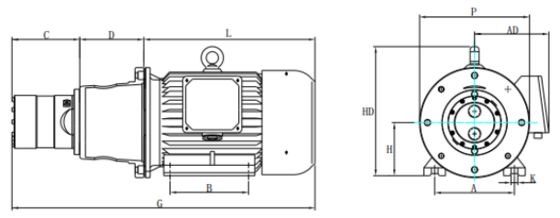

Les dimensions de la DHP 16 sont conçues pour une intégration facile avec les configurations de traitement de l'eau à grande échelle. Son entrée et sa sortie sont dotées de filetages M52×1,5 (21 mm de profondeur), plus profonds que les modèles plus petits pour assurer une étanchéité sûre pour les fluides haute pression, nécessitant des raccords de tuyauterie haute pression correspondants (un autre Consommable pour le traitement de l'eau essentiel). Lorsqu'il est associé à un moteur à conversion de fréquence, les dimensions de l'équipement complet varient en fonction de la puissance du moteur, comme indiqué ci-dessous (Unité : mm) :
Une maintenance appropriée garantit que la DHP 16, un Consommable pour le traitement de l'eau de grande valeur, offre une fiabilité à long terme, tandis que les services de garantie complets de Fenigal minimisent les temps d'arrêt des systèmes à grande échelle.
- Maintenance quotidienne : Surveillez le bruit et les vibrations en temps réel. En cas d'anomalies (par exemple, augmentation soudaine du bruit), arrêtez immédiatement la pompe pour vérifier l'usure des plongeurs, le vieillissement des joints ou une pression d'entrée insuffisante. Dans les environnements à forte teneur en sel (par exemple, le dessalement de l'eau de mer), rincez la cavité de la pompe à l'eau douce après chaque arrêt pour éliminer la saumure concentrée, démarrez brièvement la pompe pendant le rinçage pour expulser la saumure résiduelle et empêcher la cristallisation du sel d'endommager les composants.
- Maintenance à l'arrêt : Pour les arrêts de courte durée (≤3 jours), gardez la pompe remplie de fluide (aucun rinçage nécessaire). Pour les arrêts de moyenne durée (3～15 jours), rincez abondamment à l'eau douce. Pour les arrêts de longue durée (>15 jours), utilisez de l'eau douce infusée de bactéricide pour rincer, puis scellez l'entrée/la sortie pour bloquer les impuretés.
- Inspection régulière : Après 8000 heures de fonctionnement, effectuez un démontage complet. Remplacez les pièces usées (par exemple, les plaques d'étanchéité, les manchons de plongeur), des Consommables pour le traitement de l'eau essentiels, et vérifiez l'étanchéité du clapet anti-retour pour éviter les fuites internes. Inspectez l'usure des filetages sur les entrées/sorties et remplacez rapidement les joints.
Fenigal fournit une assistance de bout en bout pour ce Consommable pour le traitement de l'eau, garantissant le bon fonctionnement des systèmes à grande échelle :
- Adaptabilité aux scénarios à grande échelle : Conçue pour le dessalement de l'eau de mer à grande échelle, le rejet zéro de liquides industriels et la concentration alimentaire/pharmaceutique, répondant aux exigences de débit élevé et de haute pression en tant que Consommable pour le traitement de l'eau essentiel.
- Fiabilité supérieure : L'auto-lubrification et l'acier inoxydable 2205 éliminent la pollution par l'huile et la corrosion, assurant un fonctionnement stable aux côtés d'autres Consommables pour le traitement de l'eau.
- Intégration facile et faible maintenance : La conception compacte simplifie l'installation et l'auto-lubrification réduit l'entretien, ce qui réduit les coûts globaux du système.
- Assistance après-vente solide : La réponse aux défauts 24 heures sur 24 et les pièces de rechange d'origine minimisent les temps d'arrêt, protégeant ainsi votre investissement dans les Consommables pour le traitement de l'eau.
Pour les systèmes d'OI industriels à grande échelle qui ont besoin d'une pompe haute pression haute performance, un Consommable pour le traitement de l'eau essentiel, la pompe à pistons axiaux DHP 16 est le choix idéal. Pour plus d'informations ou une assistance 选型, contactez Fenigal dès aujourd'hui :
- Adresse : Chuangyi Chanye Park, No. 100 Dicui Road, Binhu District, Wuxi City, Jiangsu Province, R. P. Chine
- Tél. : +86-510-85163211
- Courriel : sales@fgwater.com
