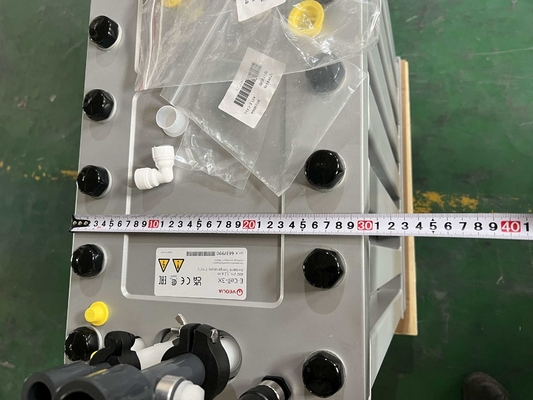

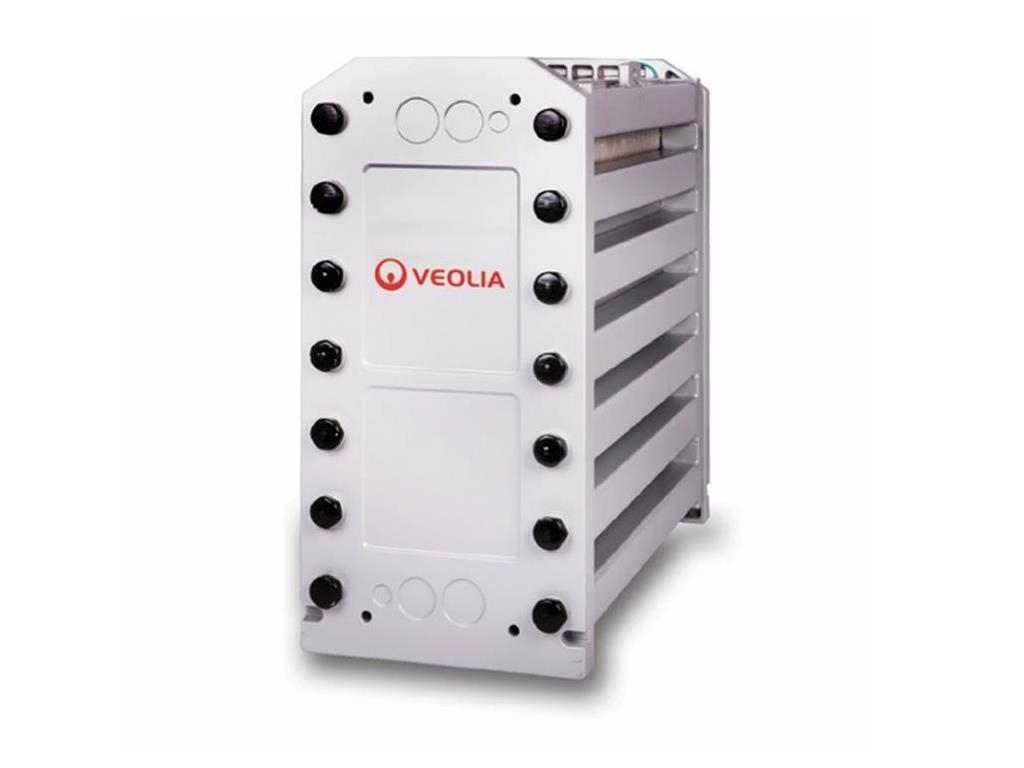

Veolia MK-5 EDI Module 22 GPM pour l'eau d'alimentation des chaudières
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | VEOLIA |
| Certification: | CE |
| Model Number: | MK-5 |
| Documents: | Veolia EDI catalog.pdf |
Conditions de paiement et expédition:
| Minimum Order Quantity: | 1 pc |
|---|---|
| Prix: | négociable |
| Packaging Details: | standard export packing |
| Payment Terms: | T/T |
| Supply Ability: | 60000 Units per Month |
|
Détail Infomation |
|||
| Minimum pressure difference between dilute outlet and concentrate inlet (bar): | 0.34 | Dilute inlet/outlet standard pressure drop (bar): | 1.4-2.8 |
|---|---|---|---|
| Inlet pressure (bar): | Counter-current: 4.1-6.9 Co-current: 3.1-6.9 | Amperage (ADC): | 0-5.2 |
| Voltage (VDC): | 0-400 | Recovery: | up to 97% |
| designed water production (m3 /hr): | 4.0-6.4 | Nominal Flow: | 5.0 m3/h (22 gpm) |
| MK-5 Application: | Boiler Feedwater In Power Plants | ||
| Mettre en évidence: | Module EDI Veolia MK-5 22 GPM,Module EDI pour l'eau d'alimentation de la chaudière,Empilement EDI Suez avec garantie |
||
Description de produit
Module EDI 22 Gpm Veolia MK-5 pour l'alimentation en eau des chaudières dans les centrales électriques
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Différence de pression minimale entre la sortie diluée et l'entrée concentrée (bar) | 0,34 |
| Chute de pression standard entrée/sortie diluée (bar) | 1,4-2,8 |
| Pression d'entrée (bar) | Contre-courant : 4,1-6,9 Co-courant : 3,1-6,9 |
| Ampérage (ADC) | 0-5,2 |
| Tension (VDC) | 0-400 |
| Récupération | jusqu'à 97 % |
| Production d'eau conçue (m3/h) | 4,0-6,4 |
| Débit nominal | 5,0 m3/h (22 gpm) |
| Application MK-5 | Alimentation en eau des chaudières dans les centrales électriques |
Technologie EDI Veolia - Électrodéionisation avancée pour une eau de haute pureté
Veolia E-Cell ® EDI (Électrodéionisation) la technologie représente la référence en matière de déminéralisation continue, offrant une alternative sans produits chimiques et à haut rendement aux échangeurs d'ions traditionnels à lit mixte. Conçues pour les industries exigeant de l'eau ultra-pure, les piles EDI Veolia combinent des résines échangeuses d'ions et des membranes sélectives avec un courant continu pour éliminer les contaminants, notamment la silice et le bore, sans produits chimiques de régénération.
Principaux avantages :
- Régénération sans produits chimiques - Élimine la manipulation d'acides/de bases, ce qui réduit les coûts d'exploitation et les risques pour la sécurité.
- Pureté élevée constante - Produit de l'eau avec > 16 MΩ*cm de résistivité et < 5 ppb de silice, répondant aux normes strictes des industries des semi-conducteurs, pharmaceutiques et énergétiques.
- Conception économe en énergie - La configuration brevetée des résines et le fonctionnement à contre-courant minimisent la consommation d'énergie et les risques d'entartrage.
- Modulaire et évolutif - Disponible en MK-3, MK-5 et MK-9 piles, prenant en charge des débits de 1,6 à 10 m³/h avec jusqu'à 97 % de récupération.
- Fiabilité validée - Certifié CE, FDA et Halal, fabriqué dans des usines ISO 9001/14001 avec des options de désinfection à l'eau chaude à 85 °C (série PharmHT).
Applications mondiales :
- Microélectronique : eau de rinçage ultrapure pour la fabrication de semi-conducteurs.
- Pharmaceutique : eau purifiée conforme aux normes USP/EP.
- Production d'énergie : eau d'alimentation de chaudière de haute pureté.
- Procédés industriels : déminéralisation des usines sidérurgiques, chimiques et de GNL.
Soutenue par les garanties de performance et le support technique mondial de Veolia, E-Cell EDI offre des solutions d'eau pure durables et à faible entretien.
Modules EDI GE, Suez et Veolia (tous le même produit : Module EDI Veolia)
Applications typiques
L'eau produite par l'E-Cell-3X répond de manière fiable aux applications d'eau ultrapure les plus exigeantes d'aujourd'hui, y compris, mais sans s'y limiter :
- Eau ultrapure pour le rinçage des puces de semi-conducteurs, des panneaux solaires et d'autres appareils microélectroniques.
- Eau d'alimentation déminéralisée pour les chaudières haute pression dans les centrales électriques et autres sites industriels lourds.
- Eau ultrapure pour la production d'hydrogène vert dans les électrolyseurs.
Pour simplifier la conception et renforcer votre confiance dans les applications EDI, nous proposons des prédictions et des garanties de performance E-Cell, qui sont disponibles via le logiciel Winflows* ou en nous contactant.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Marque | Veolia EDI |
| ppm échangeables | 65,0 |
| Pression d'entrée bar | 6,9 |
| Pression d'entrée psi | 100 |
| Type de pile | E-Cell 3X |
| Température maximale °C | 40 |
| Température maximale °F | 104 |
| Chute de pression bar | 1,4-2,8 |
| Chute de pression psi | 20-40 |
| Récupération % | jusqu'à 97 % |
| Débit m3/h | 2,3-6,4 |
| Débit gpm/ft2 | 10-28 |
| Tension d'alimentation V | 0-400 VDC |
| Poids à l'expédition kg | 165 |
| Poids à l'expédition lb | 364 |
| Application | Eau ultrapure, eau d'alimentation de chaudière |
Spécifications de la pile E-Cell-3X
| Paramètre | Valeur |
|---|---|
| Débit nominal | 5,0 m3/h (22 gpm) |
| Plage de débit | 2,3-6,4 m3/h (10-28 gpm) |
| Poids à l'expédition | 165 kg (364 lb) |

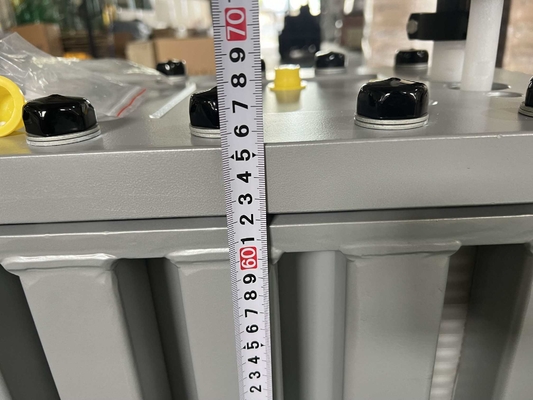

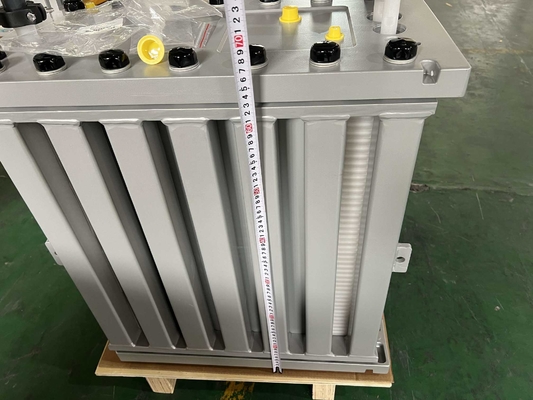

| Dimensions (largeur x hauteur x profondeur) | 30 cm x 61 cm x 72 cm 12 " x 24 " x 29 " |
Qualité de l'eau du produit
| Paramètre | Valeur |
|---|---|
| Résistivité | ≥ 16 MOhm-cm |
| Sodium | ≤ 3 ppb |
| Silice (SiO2) | Aussi bas que 5 ppb |
| Bore | Aussi bas que 0,08 ppb |
Remarque 1 : Les performances réelles peuvent varier en fonction des conditions du site. Reportez-vous au logiciel de prédiction Winflows pour vérifier la qualité de l'eau du produit attendue.
Efficacité d'élimination typique
| Paramètre | Efficacité |
|---|---|
| Sodium | ≥ 99,9 % d'élimination |
| Silice (SiO2) | Jusqu'à 99 % d'élimination |
| Bore | Jusqu'à 96 % d'élimination |
Paramètres de fonctionnement
| Paramètre | Valeur |
|---|---|
| Récupération | Jusqu'à 97 % |
| Tension | 0-400 VDC |
| Ampérage | 0-5,2 ADC |
| Remarque sur la pression d'entrée 2 | ≤ 6,9 bar (100 psi) |
| Chute de pression Remarque 3 | 1,4-2,8 bar (20-40 psi) |
Remarque 2 : La pression d'entrée est déterminée par les exigences de pression en aval pour les flux de produit et de concentré, le choix du fonctionnement à contre-courant ou à co-courant et la chute de pression de la pile.
Remarque 3 : Au débit nominal et à 25 °C. Reportez-vous au logiciel de prédiction Winflows pour vérifier les conditions de conception.
Spécifications de l'eau d'alimentation
| Paramètre | Valeur |
|---|---|
| Anions échangeables totaux (TEA en CaCO3) Remarque 5 | ≤ 65 ppm |
| Équivalent de conductivité | ≤ 112 μS/cm |
| Température | 4,4-40˚C (40-104˚F) |
| Dureté totale (en CaCO3) Remarque 6 | ≤ 1,0 ppm |
| Silice (SiO2) Remarque 7 | ≤ 1,0 ppm |
| Carbone organique total (COT en C) | ≤ 0,5 ppm |
| Chlore total | ≤ 0,05 ppm |
| Fe, Mn, H2S | ≤ 0,01 ppm |
| Bore Remarque 8 | ≤ 1,0 ppm |
| pH | 4 à 11 |
| Huile et graisse | Aucun détectable |
| Particules Remarque 9 | Perméat d'OI |
| Agents oxydants | Aucun détectable |
| Couleur Remarque 10 | ≤ 5 APHA |
Remarque 4 : Reportez-vous au logiciel de prédiction Winflows et au manuel d'utilisation de la pile E-Cell pour vérifier les spécifications de l'eau d'alimentation dans les conditions de conception.
Remarque 5 : TEA (ppm en CaCO3) - Anions échangeables totaux, cela représente la concentration de tous les anions dans l'eau d'alimentation, y compris les contributions de OH-, CO2 et SiO2. Winflows doit être utilisé pour confirmer que le TEA de l'eau d'alimentation est acceptable dans les conditions de fonctionnement de l'application données. Les valeurs tabulées sont données au débit minimum et à la température maximale.
Remarque 6 : La limite de dureté de l'eau d'alimentation de 1,0 ppm en CaCO3 est uniquement pour le fonctionnement standard à contre-courant. En fonctionnement à co-courant, la dureté admissible de l'eau d'alimentation est réduite à 0,1 ppm en CaCO3.
Remarque 7 : À des débits supérieurs au débit nominal, la limite de silice admissible est réduite. Lorsque la dureté de l'eau d'alimentation dépasse 0,5 ppm en CaCO3, la limite de silice admissible est réduite à 0,5 ppm.
Remarque 8 : Lorsqu'une exigence de garantie de silice existe ou qu'une exigence de garantie de résistivité est supérieure à 10 MOhm-cm, le niveau d'alimentation en bore est limité à 0,3 ppm en B, car des niveaux de bore plus élevés peuvent affecter les performances. En l'absence de ces exigences, la limite est de 1,0 ppm de bore.
Remarque 9 : Eau d'alimentation par osmose inverse (OI) ou équivalente : l'OI fournit de l'eau d'alimentation à l'EDI qui est essentiellement exempte de matières particulaires, de matières colloïdales et de matières organiques à poids moléculaire élevé qui pourraient encrasser le milieu d'échange d'ions. Étant donné que la pile EDI contient des lits tassés de milieux d'échange d'ions qui ne peuvent pas être lavés à contre-courant/fluidisés pour éliminer les matières particulaires, la qualité du perméat d'OI doit être spécifiée. Les systèmes avec un système ouvert entre le système d'OI (ou une autre source) et l'E-Cell (par exemple, réservoir de stockage, décarbonateur) doivent avoir un filtre installé immédiatement avant l'E-Cell pour protéger l'E-Cell de la contamination par les matières particulaires. Généralement, un filtre absolu de 5 µm ou un filtre nominal de 1 µm est acceptable.
Remarque 10 : APHA - Norme/échelle de couleur nommée d'après l'American Public Health Association et définie par l'ASTM.
Modèles de piles EDI Veolia E-Cell
| Pile EDI E-Cell | Débit nominal de la pile | Applications typiques de nouvelle construction |
|---|---|---|
| MK-9 | 8,0 m3/h (35 gpm) |
|
| MK-5 | 5,0 m3/h (22 gpm) |
|
| MK-3 | 3,4 m3/h (15 gpm) |
|
| MK-3PharmHT | 3,4 m3/h (15 gpm) |
|
| MK-3MiniHT | 1,14 m3/h (5 gpm) |
|
Assurance qualité
- Marques CE, RoHS, CSA et EAC
- Fabriqué dans une usine conforme aux normes ISO 9001 et ISO 14001
- Certifié UKCA
- Les piles E-Cell-3X sont certifiées Halal par l'Islamic Food and Nutrition Council of America (IFANCA®)
Pour plus de modèles, veuillez consulter : https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Exemples de performances de la technologie EDI E-Cell
La technologie EDI E-Cell a été appliquée avec succès dans diverses industries telles que l'énergie, le pétrole, la chimie, l'acier, les produits pharmaceutiques et l'électronique.
Pour les études de cas, veuillez consulter : https://www.fgwater.com/Industries/
