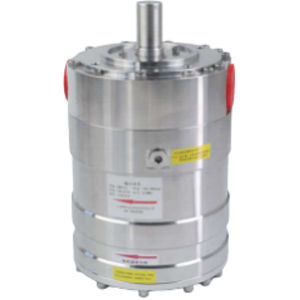

Dans les systèmes industriels de traitement de l'eau, en particulier dans les installations d'osmose inverse industrielles à forte demande, la qualité des consommables de traitement de l'eau détermine directement la stabilité, l'efficacité et la durée de vie du système. Le Pompe à pistons axiaux DHP 13.5, co-développée par Wuxi Fenigal Science and Technology Co., Ltd. et son partenaire OEM Shenzhen CW Environment Technology, est une pompe haute pression haute performance conçue pour l'osmose inverse industrielle. En tant que composant essentiel des consommables de traitement de l'eau, elle résout le défi central du transport de fluides corrosifs à haute pression et à faible viscosité, ce qui la rend indispensable dans des scénarios tels que le dessalement de l'eau de mer et le rejet zéro de liquide des eaux usées.
La pompe à pistons axiaux DHP 13.5 est conçue pour répondre aux exigences rigoureuses des systèmes d'osmose inverse industrielle, où le transport fiable des fluides est non négociable. Elle excelle dans la manipulation de fluides corrosifs à haute pression et à faible viscosité, y compris ceux utilisés dans le dessalement de l'eau de mer/saumâtre, la concentration de sel à rejet zéro de liquide des eaux usées industrielles et le traitement des lixiviats de décharge – qui dépendent tous de consommables de traitement de l'eau de qualité supérieure pour maintenir les performances.
À la base, la pompe fonctionne selon le principe du piston axial : les plongeurs se déplacent en va-et-vient parallèlement à l'arbre d'entraînement dans les alésages des plongeurs, créant des variations de volume qui permettent un transfert efficace des fluides. Un avantage déterminant qui la distingue des consommables de traitement de l'eau ordinaires est sa technologie d'auto-lubrification des fluides. Contrairement aux pompes à plongeurs traditionnelles qui nécessitent un réservoir d'huile de lubrification, la DHP 13.5 utilise le liquide transporté comme lubrifiant, éliminant ainsi entièrement le risque de fuite d'huile. Il s'agit d'une révolution pour les systèmes d'osmose inverse où la pureté du milieu est essentielle, car cela empêche la contamination par l'huile de compromettre la qualité de l'eau.
De plus, la pompe intègre un clapet de retenue de rinçage standard. Lorsque la pompe s'arrête, cette vanne assure un écoulement unidirectionnel du fluide de l'entrée à la sortie, empêchant le reflux du milieu qui pourrait endommager le corps de la pompe et les membranes d'osmose inverse – un autre consommable de traitement de l'eau coûteux. En tant que modèle important de la série DHP, elle hérite des traits essentiels de la série :
- Résistance à la corrosion: Les composants clés sont fabriqués en acier inoxydable duplex 2205 (SAF 2205 / EN 1.4462 / UNS 31803), offrant une résistance exceptionnelle aux milieux à forte teneur en sel, un défi courant dans le traitement de l'eau.
- Haute efficacité: La conception optimisée des plongeurs minimise les pertes d'énergie, assurant une efficacité maximale de transfert des fluides, même à haute pression.
- Faible bruit: Les pulsations sont significativement inférieures à celles des pompes centrifuges, et le nombre optimisé de plongeurs réduit encore les vibrations, ce qui se traduit par un niveau sonore de ≤85 dB(A) (selon EN ISO 3744-2010) – idéal pour les sites industriels où le contrôle du bruit est une priorité.
Sa structure compacte permet une installation directe sur les moteurs ou les moteurs à combustion interne, ce qui permet d'économiser de l'espace précieux et de simplifier l'intégration avec les consommables et les systèmes de traitement de l'eau existants.
Pour les utilisateurs qui sélectionnent des consommables de traitement de l'eau, des paramètres techniques précis sont essentiels pour garantir la compatibilité et des performances optimales. Les paramètres de la DHP 13.5 sont adaptés aux besoins de l'osmose inverse industrielle, comme indiqué en détail dans le tableau ci-dessous :
En tant que pompe à pistons axiaux à cylindrée fixe, le débit de la DHP 13.5 est en relation proportionnelle stricte avec la vitesse de rotation de l'arbre d'entrée – une caractéristique clé qui améliore son adaptabilité en tant que consommable de traitement de l'eau. Les utilisateurs peuvent régler la vitesse du moteur pour qu'elle corresponde au débit requis du système en utilisant la formule suivante :
Vitesse de rotation du moteur sélectionnée (tr/min) = (Débit requis (m³/h) × Vitesse de rotation nominale (1500 tr/min)) / Débit nominal (13,5 m³/h)
Par exemple, à 700 tr/min, la pompe fournit environ 6 m³/h de débit, tandis qu'à la vitesse nominale de 1500 tr/min, elle atteint 13,5 m³/h. Cette flexibilité lui permet de s'adapter aux processus dynamiques de traitement de l'eau, assurant des performances constantes aux côtés d'autres consommables de traitement de l'eau.
La consommation d'énergie est une considération essentielle pour les systèmes industriels de traitement de l'eau, et les exigences de puissance de la DHP 13.5 sont optimisées pour l'efficacité. Le tableau ci-dessous présente ses valeurs de puissance aux pressions typiques, aidant les utilisateurs à sélectionner le bon moteur et à éviter les surcharges – une étape clé pour protéger à la fois la pompe et les autres consommables de traitement de l'eau :
Une installation et un fonctionnement corrects sont essentiels pour maximiser la durée de vie de la DHP 13.5 et préserver l'intégrité des autres consommables de traitement de l'eau dans le système. Voici les directives de base :
Les milieux d'osmose inverse industriels (par exemple, les eaux usées à forte teneur en sel) contiennent souvent de minuscules particules qui peuvent endommager les composants de précision internes de la pompe (tels que les jeux plongeur-manchon). Pour éviter cela, un filtre de profondeur de précision absolue de 10 μm (un consommable de traitement de l'eau essentiel) doit être installé à l'entrée de la pompe. Ce filtre doit atteindre une efficacité de filtration de 99,98 % pour les particules de plus de 10 μm (β10>5000). Les filtres à poches (avec seulement 90 % d'efficacité) sont interdits, car ils ne peuvent pas fournir une protection suffisante – ce qui entraîne une usure prématurée de la pompe et une augmentation des coûts de remplacement des consommables de traitement de l'eau. Les éléments filtrants enroulés en spirale sont fortement recommandés.
- Protection basse pression: Installez un pressostat basse pression (réglé sur 1 bar) à l'entrée. Si la pression d'entrée descend en dessous de 1 bar, la pompe s'arrête automatiquement, ce qui empêche la cavitation qui peut endommager la pompe et perturber les consommables de traitement de l'eau en aval.
- Protection haute pression: Installez un pressostat haute pression (réglé sur 70 bars) entre la sortie de la pompe et la membrane d'osmose inverse. Cela arrête la pompe en cas de surpression, protégeant ainsi la membrane – un consommable de traitement de l'eau de grande valeur.
- Soupape de sécurité: Une soupape de sécurité (selon le chapitre 10 du manuel du produit) est obligatoire pour absorber les pics de pression instantanés après le démarrage de la pompe, évitant ainsi d'endommager le système et les consommables de traitement de l'eau.
Avant de démarrer la pompe :
- Rincez soigneusement les tuyauteries et le système pour éliminer les scories de soudure, les débris ou autres contaminants qui pourraient obstruer la pompe ou endommager les consommables de traitement de l'eau.
- Utilisez la soupape d'échappement pour évacuer l'air de la pompe et du système, ce qui empêche la cavitation.
- Confirmez que le sens de rotation de la pompe correspond à la flèche sur le corps de la pompe.
- Avertissement critique: Ne jamais démarrer la pompe avec la vanne de sortie fermée. Cela peut provoquer une activation fréquente de la soupape de sécurité ou des ruptures de canalisations, entraînant des réparations coûteuses pour la pompe et les consommables de traitement de l'eau environnants.

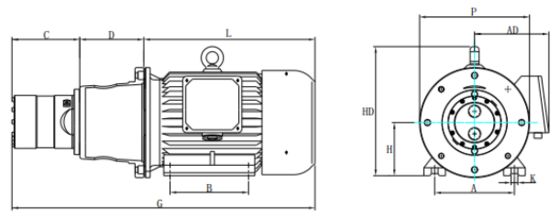

Les dimensions de la DHP 13.5 sont conçues pour une intégration facile avec les installations industrielles de traitement de l'eau. Son entrée et sa sortie sont dotées de filetages M52×1,5 (17 mm de profondeur), ce qui nécessite des raccords de tuyauterie haute pression correspondants (un autre consommable de traitement de l'eau essentiel). Lorsqu'elle est associée à un moteur à conversion de fréquence, les dimensions de l'équipement complet varient en fonction de la puissance du moteur, comme indiqué ci-dessous (Unité : mm) :
Une maintenance appropriée garantit que la DHP 13.5 – un précieux consommable de traitement de l'eau – offre une fiabilité à long terme, tandis que les services de garantie complets de Fenigal offrent une tranquillité d'esprit.
- Maintenance quotidienne: Surveillez le bruit et les vibrations en temps réel. Si des anomalies se produisent (par exemple, une augmentation soudaine du bruit ou des vibrations excessives), arrêtez immédiatement la pompe pour vérifier l'usure des plongeurs, le vieillissement des joints ou d'autres problèmes. Dans les environnements à forte teneur en sel (par exemple, le dessalement de l'eau de mer), rincez la cavité de la pompe à l'eau douce après chaque arrêt pour éliminer la saumure concentrée – ce qui empêche la cristallisation du sel d'endommager les plongeurs et les joints (composants essentiels qui nécessitent un remplacement en tant que consommables de traitement de l'eau).
- Maintenance à l'arrêt: Pour les arrêts de courte durée (≤3 jours), maintenez la pompe remplie de fluide (aucun rinçage nécessaire). Pour les arrêts de moyenne durée (3～15 jours), rincez abondamment à l'eau douce. Pour les arrêts de longue durée (>15 jours), utilisez de l'eau douce avec un bactéricide pour empêcher la croissance microbienne qui pourrait corroder les composants.
- Inspection régulière: Après 8000 heures de fonctionnement, effectuez un démontage et une inspection complets. Remplacez les pièces usées (par exemple, les plaques d'étanchéité, les manchons de plongeur, les ressorts) – consommables de traitement de l'eau essentiels – pour éviter les défaillances à l'échelle du système.
Fenigal fournit une assistance de bout en bout pour ce consommable de traitement de l'eau, garantissant que les systèmes de traitement de l'eau des clients fonctionnent sans problème tout au long du cycle de vie de la pompe :
- Adaptabilité inégalée aux scénarios: Conçue pour l'osmose inverse industrielle, elle traite les fluides à forte teneur en sel et répond aux besoins du dessalement de l'eau de mer, du rejet zéro de liquide des eaux usées et de la concentration membranaire alimentaire/pharmaceutique – tous reposant sur ses performances en tant que consommable de traitement de l'eau essentiel.
- Fiabilité supérieure: La conception auto-lubrifiante et les composants en acier inoxydable 2205 éliminent la pollution par l'huile et résistent à la corrosion, assurant une stabilité à long terme aux côtés d'autres consommables de traitement de l'eau.
- Intégration facile et faible maintenance: Les dimensions compactes simplifient l'installation, et la conception auto-lubrifiante réduit les travaux de maintenance – ce qui réduit les coûts globaux du système de traitement de l'eau.
- Support après-vente solide: La réponse aux défauts 24 heures sur 24 de Fenigal et les pièces de rechange d'origine garantissent un temps d'arrêt minimal, protégeant ainsi votre investissement dans les consommables de traitement de l'eau.
Si votre système d'osmose inverse industriel a besoin d'une pompe haute pression fiable et performante – un consommable de traitement de l'eau essentiel – la pompe à pistons axiaux DHP 13.5 est le choix idéal. Pour plus d'informations ou pour vous renseigner sur la sélection, contactez Fenigal dès aujourd'hui :
