Veolia MK-5 EDI Module (Previously E-CELL-3X) For Semiconductor Industries
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | VEOLIA |
| Certification: | CE |
| Numéro de modèle: | MK-5 |
| Documents: | Veolia EDI catalog.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 pc |
|---|---|
| Prix: | négociable |
| Détails d'emballage: | Emballage d'exportation standard |
| Conditions de paiement: | T / t |
| Capacité d'approvisionnement: | 60000 unités par mois |
|
Détail Infomation |
|||
| Différence de pression minimale MK-5 entre la sortie diluée et l'entrée de concentré (barre): | 0,34 | MK-5 Diluer Dillut Entrée / Sortie Pression standard (BAR): | 1.4-2.8 |
|---|---|---|---|
| Pression d'entrée MK-5 (bar): | COMPRENDRE: 4.1-6.9 Co-Current: 3.1-6.9 | Ampérage MK-5 (ADC): | 0-5.2 |
| Tension MK-5 (VDC): | 0-400 | Récupération MK-5: | Jusqu'à 97% |
| Production d'eau conçue (M3 / HR) MK-5: | 4.0-6.4 | Débit nominal MK-5: | 5,0 m3 / h (22 gpm) |
| Application MK-5: | Chauvrerie d'eau d'alimentation dans les centrales électriques | ||
| Mettre en évidence: | Veolia MK-5 EDI module for semiconductors,Suez EDI stacks for industrial use,E-CELL-3X replacement EDI module |
||
Description de produit

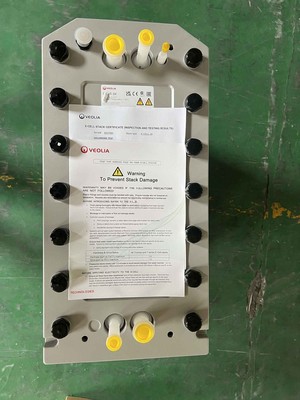

Module EDI MK-5 de Veolia (anciennement E-CELL-3X) pour les industries des semi-conducteurs
Le module d'électrodéionisation (EDI) Veolia E-Cell MK-5 est conçu pour la production continue d'eau de haute pureté, sans produits chimiques,fournissant des débits allant jusqu'à 5 m3/h (22 GPM) avec une résistivité ≥ 16 MΩ·cm et une élimination de silice ≤ 5 ppbIdéal pour l'alimentation en eau de chaudière dans les centrales électriques et les applications d'eau ultrapure dans les semi-conducteurs, la microélectronique et les produits pharmaceutiques,fonctionne à une récupération allant jusqu'à 97% sans régénération acide/caustiqueLe module est doté d'une conception compacte (30x61x72 cm), d'une capacité de désinfection à l'eau chaude et est conforme aux normes CE, RoHS et ISO 9001/14001.Sa construction robuste assure une maintenance réduite et des performances stables dans différentes conditions d'alimentation en eau, soutenue par l'expertise technique mondiale de Veolia
Le module d'électrodéionisation (EDI) Veolia E-Cell MK-5 est conçu pour la production continue d'eau de haute pureté, sans produits chimiques,fournissant des débits allant jusqu'à 5 m3/h (22 GPM) avec une résistivité ≥ 16 MΩ·cm et une élimination de silice ≤ 5 ppbIdéal pour l'alimentation en eau de chaudière dans les centrales électriques et les applications d'eau ultrapure dans les semi-conducteurs, la microélectronique et les produits pharmaceutiques,fonctionne à une récupération allant jusqu'à 97% sans régénération acide/caustiqueLe module est doté d'une conception compacte (30x61x72 cm), d'une capacité de désinfection à l'eau chaude et est conforme aux normes CE, RoHS et ISO 9001/14001.Sa construction robuste assure une maintenance réduite et des performances stables dans différentes conditions d'alimentation en eau, soutenue par l'expertise technique mondiale de Veolia
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Différence de pression minimale entre la sortie de dilué et l'entrée de concentré (barres) | 0.34 |
| chute de pression standard à l'entrée/à la sortie du liquide dilué (barres) | 1.4-2.8 |
| Pression à l'entrée (barres) | Contre-courant: 4,1 à 6.9 Co-courant: 3,1 à 6.9 |
| Ampérage (ADC) | 0 à 5.2 |
| Voltage (VDC) | 0 à 400 |
| Récupération | jusqu'à 97% |
| Production d'eau projetée (m3/h) | 4.0 à 6.4 |
| Flux nominal | 5.0 m3/h (22 gpm) |
| Application du MK-5 | Eau d'alimentation des chaudières dans les centrales électriques |
Technologie EDI de Veolia - électrodéionisation avancée pour l'eau de haute pureté
Le groupe VeoliaE-Cell ® EDI (électrodéionisation)Cette technologie représente la référence en matière de déminéralisation continue, offrant unsans produits chimiques, à haut rendementConçus pour les industries nécessitant de l'eau ultra-pure, les piles EDI Veolia combinentRésines d'échange d'ions et membranes sélectivesavec courant continu pour éliminer les contaminants, y compris la silice et le bore, sans produits chimiques de régénération.
Principaux avantages:
- Régénération chimique nulle- Élimine la manipulation acide/caustique, réduisant les coûts opérationnels et les risques de sécurité.
- Haute pureté constante- Produit de l'eau avecRésistance > 16 MΩ*cmetSilice < 5 ppb, répondant à des normes strictes pour les industries des semi-conducteurs, pharmaceutiques et de l'énergie.
- Une conception économe en énergie- La configuration brevetée en résine et le fonctionnement contre courant minimisent la consommation d'énergie et les risques de mise à l'échelle.
- Modulaire et évolutif- Disponible enMK-3, MK-5 et MK-9les piles, qui soutiennent les flux de1.6 à 10 m3/havecjusqu'à 97% de récupération.
- Fiabilité vérifiée- Certifié CE, FDA et Halal, fabriqué enPour les produits de baseles installations avecDésinfection à l'eau chaude à 85 °Cles options (série PharmaHT).
Applications mondiales:
- Microélectronique: eau de rinçage ultrapure pour la fabrication de semi-conducteurs.
- Produits pharmaceutiques: eau purifiée conforme aux USP/EP.
- Génération d'électricité: Eau d'alimentation de chaudière de haute pureté.
- Les procédés industriels: déminéralisation des usines sidérurgiques, chimiques et de GNL.
Soutenue par Veolia'sgaranties de performanceL'E-Cell EDI fournit des services de communication et d'assistance technique à l'échelle mondiale.durable, peu d'entretiendes solutions d'eau pure.
Modules EDI de GE, Suez et Veolia (tous le même produit: Module EDI de Veolia)
Applications typiques
L'eau produite par l'E-Cell-3X répond de manière fiable aux applications d'eau ultrapure les plus exigeantes d'aujourd'hui, notamment:
- Eau ultrapure pour rincer les puces semi-conducteurs, les panneaux solaires et autres appareils microélectroniques.
- Eau d'alimentation déminéralisée pour chaudières haute pression dans les centrales électriques et autres sites industriels lourds.
- Eau ultrapure pour la production d'hydrogène vert dans les électrolyseurs.
Pour simplifier la conception et renforcer votre confiance dans les applications EDI, nous offrons des prédictions et des garanties de performance E-Cell, qui sont disponibles via le logiciel Winflows* ou en nous contactant.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Marque | Veolia EDI |
| Ppm échangeables | 65.0 |
| Barre de pression d'entrée | 6.9 |
| Pression à l'entrée psi | 100 |
| Type de pile | Celle électronique 3X |
| Température maximale °C | 40 |
| Température maximale °F | 104 |
| Barre de chute de pression | 1,4-2,8 |
| Chute de pression en psi | 20 à 40 |
| Récupération en % | jusqu'à 97% |
| Débit en m3/h | 23 à 6.4 |
| Taux de débit gpm/ft2 | 10 à 28 |
| Voltage de puissance V | Pour les véhicules à moteur: |
| Poids de transport en kg | 165 |
| Poids de transport en livres | 364 |
| Application du projet | Eau ultrapure, eau d'alimentation de la chaudière |

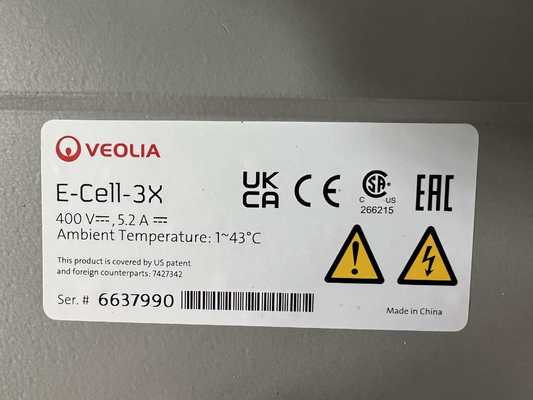

Spécifications de la pile E-Cell-3X
| Paramètre | Valeur |
|---|---|
| Flux nominal | 5.0 m3/h (22 gpm) |
| Plage de débit | 2.3-6.4 m3/h (10-28 gpm) |

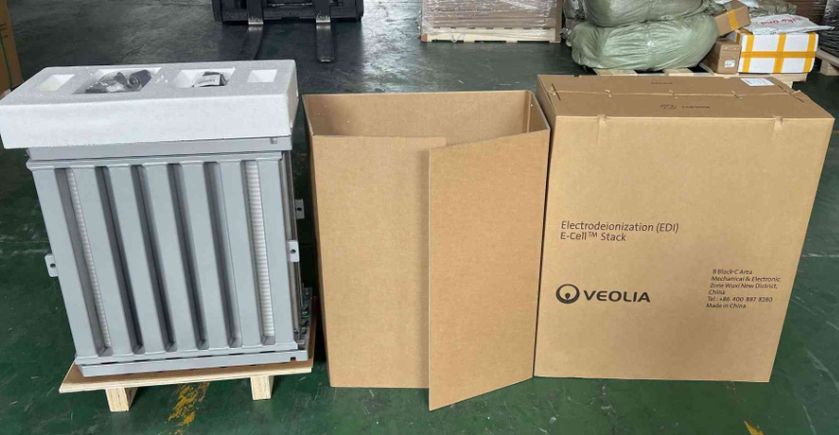

| Poids de l'expédition | 165 kg (364 lb) |
| Dimensions (largeur x hauteur x profondeur) | 30 cm par 61 cm par 72 cm 12' x 24" x 29" |
Qualité de l'eau du produit
| Paramètre | Valeur |
|---|---|
| Résistance | ≥ 16 MOhm-cm |
| Les produits chimiques | ≤ 3 ppb |
| Silice (SiO2) | Jusqu'à 5 p.p.p. |
| Boréum | aussi bas que 0,08 ppb |
Note 1: Les performances réelles peuvent varier en fonction des conditions du site.
Efficacité typique de l'élimination
| Paramètre | Efficacité |
|---|---|
| Les produits chimiques | ≥ 99,9% d'élimination |
| Silice (SiO2) | Jusqu'à 99% d'élimination |
| Boréum | Jusqu'à 96% d'élimination |
Paramètres de fonctionnement
| Paramètre | Valeur |
|---|---|
| Récupération | Jusqu'à 97% |
| Voltage | Pour les véhicules à moteur: |
| Ampérage | 0 à 5,2 ADC |
| Pression d'entrée Note 2 | ≤ 6,9 bar (100 psi) |
| Réduction de la pression Note 3 | 10,4-2,8 bar (20-40 psi) |
Note 2: La pression d'entrée est déterminée par les pressions en aval pour les flux de produits et de concentrés, le choix du fonctionnement contre-courant ou co-courant et la chute de pression de la pile.
Note 3: à débit nominal et à 25 °C. Pour vérifier les conditions de conception, consultez le logiciel de prévision des débits.
Spécifications de l'eau d'alimentation
| Paramètre | Valeur |
|---|---|
| Total des anions échangeables (TEA en CaCO3) Note 5 | ≤ 65 ppm |
| Équivalent de conductivité | ≤ 112 μS/cm |
| Température | 4.4 à 40 ̊C (40 à 104 ̊F) |
| Dureté totale (en CaCO3) Note 6 | ≤ 1,0 ppm |
| Silice (SiO2) Note 7 | ≤ 1,0 ppm |
| Carbone organique total (TOC en C) | ≤ 0,5 ppm |
| Chlorure totale | ≤ 0,05 ppm |
| Fe, Mn, H2S | ≤ 0,01 ppm |
| Boron Note 8 | ≤ 1,0 ppm |
| Le pH | 4 à 11 |
| Huile et graisse | Aucune détectable |
| Particules Note 9 | RO pénètrent |
| Agents oxydants | Aucune détectable |
| Note de couleur 10 | ≤ 5 APHA |
Note 4: Consultez le logiciel de prévision des flux d'air et le manuel d'utilisation de la pile de cellules électroniques pour vérifier les spécifications de l'eau d'alimentation dans les conditions de conception.
Note 5: TEA (ppm en CaCO3) - Anions totaux échangeables, ceci représente la concentration de tous les anions dans l'eau d'alimentation, y compris les contributions des OH-, CO2 et SiO2.Les flux d'air doivent être utilisés pour confirmer que l'eau d'alimentation TEA est acceptable dans les conditions de fonctionnement de l'application donnée.Les valeurs indiquées sont données au débit minimum et à la température maximale.
Note 6: La dureté limite de l'eau d'alimentation en CaCO3 de 1,0 ppm est uniquement pour le fonctionnement standard en contre-courant.
Note 7: À des débits supérieurs au débit nominal, la limite admissible de silice est réduite. Lorsque la dureté de l'eau d'alimentation dépasse 0,5 ppm sous forme de CaCO3, la limite admissible de silice est réduite à 0,5 ppm.
Note 8: Lorsqu'il existe une exigence de garantie de silice ou qu'une exigence de garantie de résistivité est supérieure à 10 MOhm-cm, la teneur en bor à l'alimentation est limitée à 0,3 ppm en B,les niveaux de bore plus élevés pouvant affecter les performancesEn l'absence de ces exigences, la limite est de 1,0 ppm de bore.
Note 9: Osmose inverse (RO) ou eau d'alimentation équivalente: RO fournit à l'EDI une eau d'alimentation essentiellement exempte de particules, de matières colloïdales,et des matières organiques à haute masse moléculaire pouvant contaminer les milieux d'échange ioniqueÉtant donné que la pile EDI contient des couches emballées de supports d'échange d'ions qui ne peuvent pas être rétro-lavés/fluidisés pour éliminer les particules, la qualité du perméat RO doit être spécifiée.Systèmes avec un système ouvert entre le système RO (ou autre source) et la cellule électronique (e).par exemple, réservoir de stockage, décarbonateur) doit avoir un filtre installé immédiatement avant la cellule E pour protéger la cellule E de la contamination par les particules.un filtre absolu de 5 μm ou un filtre nominal de 1 μm est acceptable.
Note 10: APHA - Norme/échelle de couleurs nommée d'après l'American Public Health Association et définie par l'ASTM.
Modèles de piles EDI de cellules électroniques Veolia
| Électronique de cellule | Taux de débit nominal de la pile | Applications typiques dans les nouvelles constructions |
|---|---|---|
| Le MK-9 | 8.0 m3/h (35 gpm) |
|
| Le MK-5 | 5.0 m3/h (22 gpm) |
|
| Le MK-3 | 3.4 m3/h (15 gpm) |
|
| MK-3pharmHT | 3.4 m3/h (15 gpm) |
|
| Le MK-3MiniHT | 1.14 m3/h (5 gpm) |
|
Assurance qualité
- Marque CE, RoHS, CSA et EAC
- Fabriqué dans une installation conforme aux normes ISO 9001 et ISO 14001
- Certifié UKCA
- Les piles E-Cell-3X sont Halal certifiées par le Conseil islamique de l'alimentation et de la nutrition de l'Amérique (IFANCA®)
Exemples de performances de la technologie EDI E-Cell
La technologie E-Cell EDI a été appliquée avec succès dans diverses industries telles que l'électricité, le pétrole, les produits chimiques, l'acier, les produits pharmaceutiques et l'électronique.
