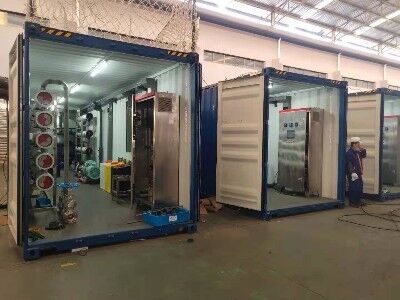

Système de récupération de l'eau saumâtre en conteneurs à haute efficacité de 500 m3/jour avec dispositif de récupération d'énergie dans un conteneur ISO de 40 pieds
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Fenigal/OEM |
| Certification: | CE/ISO 9001/CSC Container |
| Numéro de modèle: | FRO-CERD-500 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | négociable |
| Détails d'emballage: | Conteneur ISO autonome de 40 pieds |
| Délai de livraison: | 45 à 60 jours |
| Conditions de paiement: | T/T, L/C, Western Union |
| Capacité d'approvisionnement: | 10 lots par mois |
|
Détail Infomation |
|||
| Taux de débit de pénétration: | 500 m³/jour (20,8 m³/h, 132 000 GPD) | Taux de récupération nominal: | 75 % standard / 80 % avec recirculation |
|---|---|---|---|
| Consommation d'énergie spécifique: | < 1,5 kWh/m³ (avec ERD) / 2,8 kWh/m³ (sans ERD) | Gamme TDS pour l'eau d'alimentation: | 500 à 5 000 ppm |
| Plage de pression de fonctionnement: | 12~18 barres | Efficacité de la récupération d'énergie: | ≥ 96 % (type échangeur de pression PX) |
| Mettre en évidence: | Récupération d'énergie dans des récipients,Système d'enregistrement des conteneurs à haut rendement,Installation de dessalement à basse consommation d'énergie |
||
Description de produit
La récupération d'énergie de rendement élevé a conteneurisé le système saumâtre de RO de l'eau 500m³/Day 40ft ISO ERD basse énergie

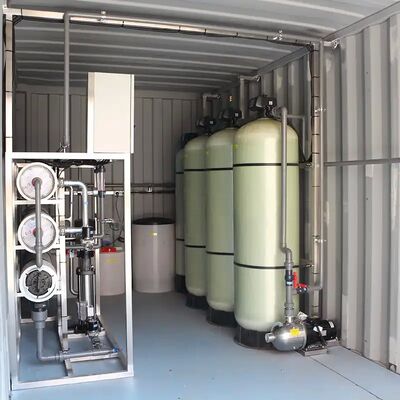

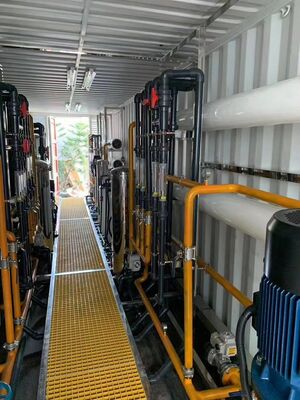

Le système d'osmose inverse d'eau saumâtre conteneurisée FRO-CERD-500 représente un changement de paradigme dans le traitement de l'eau mobile économe en énergie. Logée dans un conteneur ISO High Cube standard de 40 pieds, cette usine de dessalement entièrement intégrée de 500 m³/jour (132 000 GPD) intègre la technologie avancée de dispositif de récupération d'énergie (ERD) qui réduit la consommation d'énergie spécifique à moins de 1,5 kWh/m³, la positionnant parmi les systèmes BWRO conteneurisés les plus efficaces électriquement disponibles sur le marché mondial. La chaîne de traitement complète, comprenant la filtration multimédia, la déchloration au charbon actif, le dosage antitartre, la filtration à cartouche de 5 microns, l'osmose inverse en une seule étape avec récupération d'énergie, le système CIP et le dosage de produits chimiques de post-traitement, est pré-assemblée et testée en usine, permettant une mise en service dans les 48 heures suivant la livraison sur site pour des déploiements d'approvisionnement en eau permanents, temporaires ou d'urgence.
Principales fonctionnalités
- Intégration avancée de récupération d'énergie :Équipé d'un ensemble d'échangeurs de pression PX ou d'une unité ERD de turbocompresseur qui capte et transfère jusqu'à 98 % de l'énergie hydraulique du flux de concentré vers l'alimentation membranaire, réduisant ainsi le fonctionnement de la pompe haute pression de 40 à 50 % et offrant une consommation d'énergie spécifique de référence de moins de 1,5 kWh par mètre cube de perméat produit.
- 48 membranes RO haut de gamme à faible consommation d'énergie :Configuré dans un réseau optimisé à plusieurs étages avec des éléments DOW Filmtec BW30-8040 ou Hydranautics ESPA2-LD totalisant 1 958 m² de surface de membrane active, atteignant un rejet nominal de sel de 99,2 % ou plus.
- Système de pompe VFD Grundfos série BM :La pompe centrifuge multi-étages haute pression avec entraînement à fréquence variable intégré offre un contrôle précis du débit, une capacité de démarrage progressif et une optimisation automatique de la pression.
- Climatisation à deux zones :Le système CVC industriel de 24 000 BTU avec régulation automatique de la température et de l'humidité maintient un environnement intérieur optimal du conteneur dans des conditions ambiantes externes de -15°C à +55°C.
- Automate avec SCADA distant :Le contrôleur S7-1200 couplé à une IHM de 10 pouces et à un routeur 4G industriel fournit une interface opérateur locale et un accès à distance sécurisé basé sur VPN pour une surveillance mondiale.
- Infrastructure de sécurité complète :Boutons d'arrêt d'urgence, détection de gaz combustible, extincteurs, station de lavage oculaire d'urgence, revêtement de sol antidérapant et zones de confinement de produits chimiques délimitées.
- Système CIP intégré :Un circuit de nettoyage en place dédié avec pompes doseuses de produits chimiques et contrôle de séquence automatisé permet le nettoyage de la membrane sans démontage, prenant en charge les protocoles de nettoyage à pH faible et élevé.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle | FRO-CERD-500 |
| Débit de perméat | 500 m³/jour (20,8 m³/h, 132 000 GPD) |
| Taux de récupération nominal | 75 % standard / 80 % avec recirculation |
| Consommation d'énergie spécifique | < 1,5 kWh/m³ (avec ERD) / 2,8 kWh/m³ (sans ERD) |
| Gamme TDS pour l'eau d'alimentation | 500 à 5 000 ppm |
| Rejet nominal du sel | ≥99,2% |
| Réseau de membranes | 48 * 8040 éléments (DOW BW30 / Hydranautics ESPA2-LD) |
| Plage de pression de fonctionnement | 12~18 barres |
| Efficacité de la récupération d'énergie | ≥ 96 % (type échangeur de pression PX) |
| Type de conteneur | Cube haut de 40 pieds ISO, certifié CSC |
| Dimensions internes du conteneur | 12 032 * 2 352 * 2 698 mm |
| Poids opérationnel | Env. 18 500 kg |
| Exigence de puissance | 380 ~ 480 V, triphasé, 50/60 Hz ; Nominal 110 kW / Mode ERD 75 kW |
| Plage de température ambiante | -15°C à +55°C (Standard) / Kit Arctique en option : -40°C à +50°C |
| Température de l'eau d'alimentation | 5~40°C |
| Systèmes de dosage de produits chimiques | Antitartre, NaHSO₃ (déchloration), NaOH (ajustement du pH), NaOCl (post-chloration) |
| Étapes de prétraitement | Filtre Multimédia + Filtre à Charbon Actif + Anti-calcaire + Filtre à Cartouche 5µm |
Applications
Le FRO-CERD-500 est conçu pour les applications où les coûts énergétiques constituent une part importante des dépenses totales de production d'eau. Les principaux scénarios de déploiement incluent la production municipale d'eau potable pour les villes comptant jusqu'à 20 000 habitants, l'approvisionnement en eau potable des camps miniers où les coûts de l'électricité générée par le diesel rendent l'efficacité énergétique critique, la production d'eau de traitement industriel pour les installations de fabrication d'aliments et de boissons, le dessalement de l'eau d'irrigation agricole dans les régions côtières arides et les opérations de secours d'urgence en cas de sécheresse où un déploiement rapide et de faibles coûts d'exploitation sont également essentiels. La technologie ERD rend ce système particulièrement intéressant sur le plan économique dans les régions où les tarifs d'électricité sont supérieurs à 0,10 $/kWh ou pour les installations fonctionnant en continu où la période de retour sur investissement de l'ERD est généralement inférieure à 18 mois.
Emballage et assurance qualité
Chaque système FRO-CERD-500 est soumis à un protocole complet de tests d'acceptation en usine comprenant un fonctionnement humide continu de 72 heures avec de l'eau saumâtre synthétique, un étalonnage complet des instruments, une vérification des performances ERD à plusieurs points de consigne de taux de récupération, une validation de la séquence logique PLC et une inspection de l'intégrité structurelle du conteneur conformément aux exigences de certification CSC. Le conteneur constitue son propre colis d'expédition, ce qui élimine le besoin de mise en caisse supplémentaire et réduit la complexité logistique. Les livrables de la documentation comprennent une plaque d'approbation de sécurité CSC, un schéma électrique unifilaire, des dessins P&ID, des manuels d'exploitation et d'entretien des équipements, une liste de pièces de rechange avec les niveaux de stockage recommandés et une liste de contrôle de mise en service pré-remplie.
